Mesin Kimpalan Penggelek Trek Automatik Dengan Pengendalian Robotik

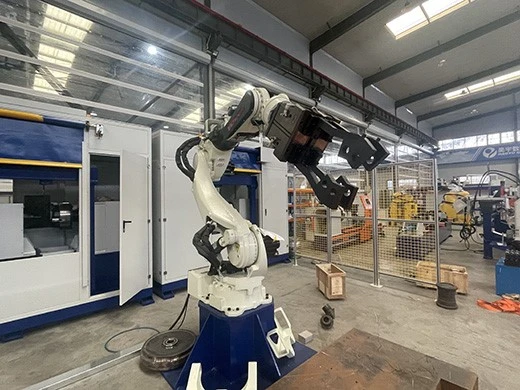

1. Robot Industri (Teras Pengendalian Bahan)

Peranan: Lazimnya robot artikulasi -berat,-tinggi dan boleh berulang enam-paksi, ia melaksanakan tugas dua.

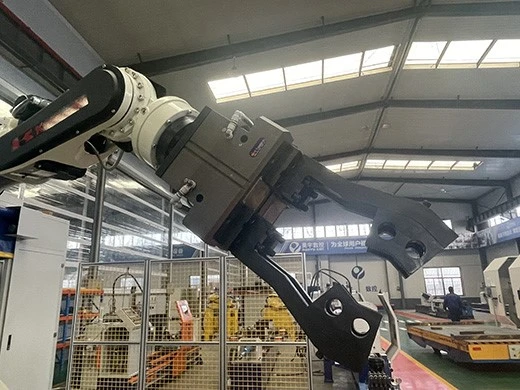

Fungsi Pengendalian Bahan: Pengesan hujung robot dilengkapi dengan pencengkam pneumatik atau servo tersuai yang secara automatik mengambil roda dan gandar dari rak bahan atau talian penghantar dan meletakkannya dengan tepat di stesen kimpalan. Selepas kimpalan selesai, ia secara automatik memunggah komponen.

2. Mesin kimpalan automatik

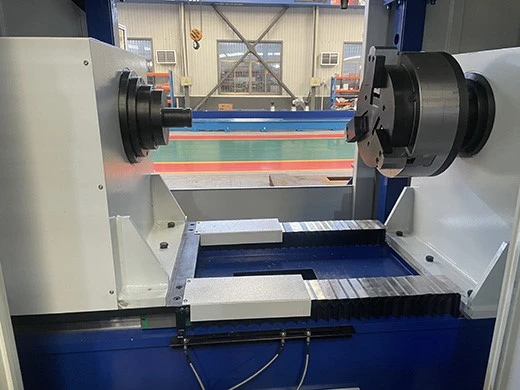

• Dalam mesin ini, bahan kerja diletakkan dan diapit pada kedua-dua hujung oleh dua peranti utama. Sebuah chuck dipasang pada satu sisi kotak gelendong; peranti ini biasanya mempunyai fungsi pengapit dan pemanduan, bertanggungjawab untuk mencengkam satu hujung bahan kerja dengan pasti dan menyediakan kuasa putaran yang diperlukan semasa mengimpal. Di sebelah bertentangan, mekanisme pengapit (peranti pengapit hidraulik) dikonfigurasikan. Fungsi terasnya ialah untuk menolak bahan kerja secara paksi ke arah dan mengapitnya pada chuck, memastikan bahan kerja mengekalkan ketumpukan yang tepat dan kedudukan paksi yang stabil sepanjang keseluruhan proses pemesinan, dengan itu meletakkan asas pengapit yang kukuh untuk -kualiti kimpalan lilitan penggelek sokongan.

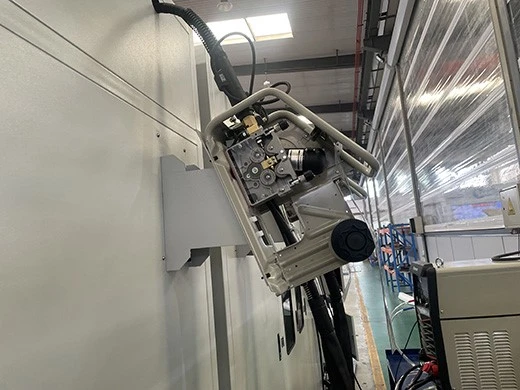

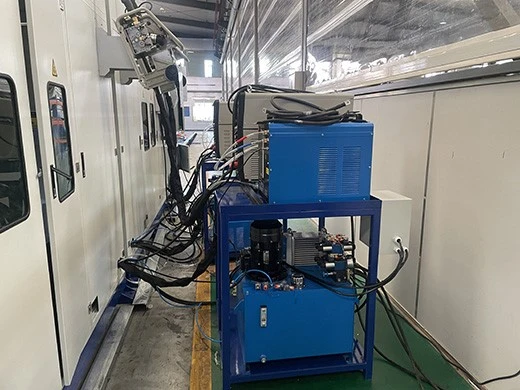

• Kotak sejuk-air bagi mesin kimpalan penggelek sokongan digunakan terutamanya untuk mengedarkan obor kimpalan sejuk, memastikan operasi peralatan yang stabil semasa-panjang kimpalan berterusan dan mengelakkan terlalu panas. Penyumpan wayar bertanggungjawab untuk menghantar wayar kimpalan dengan lancar dan tepat ke kawasan kimpalan. Kelajuan suapan wayar yang stabil dan kawalan ketegangan memainkan peranan penting dalam memastikan kualiti kimpalan dan kecekapan kimpalan. Kedua-duanya bekerjasama untuk memastikan kebolehpercayaan dan konsistensi proses kimpalan roller sokongan.

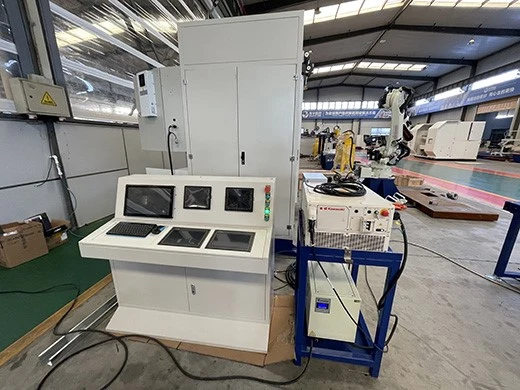

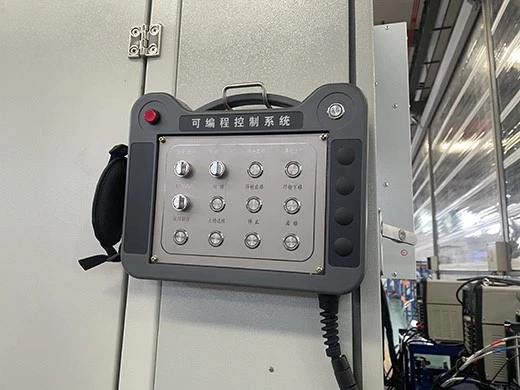

• Sistem-mesin kimpalan roda tugas berat ini dilengkapi dengan skrin sentuh khusus bersepadu untuk interaksi mesin-manusia yang mudah dan pelarasan parameter kimpalan; ia juga menampilkan perisian pemantauan masa sebenar-untuk memastikan penjejakan yang tepat dan kawalan kualiti proses kimpalan. Teras sistem diselaraskan dan diperintah oleh pengawal robot, memastikan tindakan kimpalan yang tepat dan cekap; dan ia dilengkapi dengan pengubah khusus untuk menyediakan bekalan kuasa yang stabil dan boleh dipercayai untuk keseluruhan sistem.

• Peringkat Pemuatan: Robot mengambil bahan kerja untuk dikimpal dari rak pemuatan dan meletakkannya di stesen kimpalan A, menyelesaikan proses pemuatan.
• Kimpalan: Selepas mesin kimpalan pertama memulakan kimpalan, robot menggunakan pengapit untuk mengambil badan roda dan kepala gandar secara serentak mengikut-trajektori gerakan yang telah diprogramkan, bergerak ke stesen B, meletakkan kepala gandar dengan tepat ke dalam lubang kimpalan pada badan roda, dan kemudian menarik balik.
• Pengapit dan Kimpalan: Pengapit di stesen B secara automatik mengapit bahan kerja untuk kimpalan.
• Penyelesaian Kimpalan: Selepas kimpalan selesai, robot secara automatik mengeluarkan bahan kerja yang dikimpal dan meneruskan proses pemuatan.
