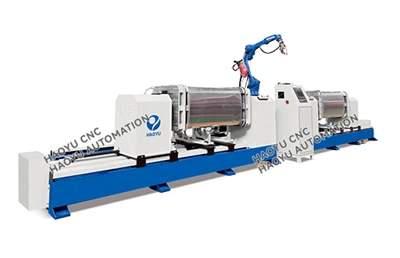

Mesin Kimpalan Tangki Bahan Api Aluminium Auto MIG





Mesin kimpalan tangki simpanan aluminium

Peralatan ini digunakan untuk mengimpal badan tong dan penutup hujung keluli karbon, keluli tahan karat, aluminium dan badan silinder logam lain (dan persegi , D{0}}bujur, dsb.) bahan kerja. Kimpalan dikawal oleh sistem kawalan berangka tiga-paksi. Acuan diproses oleh pusat pemesinan untuk mengelakkan calar pada permukaan luar apabila mengapit bahan kerja. Bahagian pelarasan obor kimpalan menggunakan motor pelangkah dan skru bebola, yang boleh ditala secara manual-semasa mengimpal. Kurangkan keamatan kerja operator dan pastikan kualiti kimpalan. Ia terutamanya terdiri daripada katil, casis gelendong, casis bicu, pendakap pneumatik, mekanisme pelarasan obor kimpalan, lekapan kedudukan, sistem pneumatik, bekalan kuasa kimpalan, dan sistem kawalan elektrik. Pelbagai bahan kerja boleh terus menetapkan parameter pada antara muka operasi, dan hanya perlu memanggil program secara terus semasa pengeluaran. Kualiti keseluruhan mesin boleh dipercayai, penampilan cantik, dan tahap automasi adalah tinggi. Kimpalan automatik bentuk kimpalan TIG dan MIG boleh direalisasikan. (Penyumpan wayar tambahan diperlukan untuk kimpalan TIG).





Peralatan kimpalan tangki

Bahan kimpalan	aloi aluminium magnesium
julat panjang jahitan lilitan dua hala	300-2200 mm atau mengikut keperluan
Julat ketebalan	2-4 mm atau mengikut keperluan
Kelajuan mengimpal	6-8 minit/keping
Jumlah kuasa peralatan	25KW
Voltan bekalan kuasa	380V ± 10% 50HZ
Tekanan udara termampat	(0.4-0.6) MPa





Mesin kimpalan tangki bahan api aluminium tersuai



1.Sistem Penempatan (Teras)

• Headstock dan Tailstock: Headstock biasanya unit pemacu aktif dengan-motor servo terbina dalam dan pengurang ketepatan untuk peraturan kelajuan tanpa langkah. Stok ekor ialah mekanisme pengapit yang didorong, didorong secara pneumatik, dan boleh meluncur di sepanjang rel panduan untuk menampung tangki minyak dengan panjang yang berbeza.
• Lekapan Chuck/Khas: Dipasang pada stok kepala dan stok ekor, ia digunakan untuk pengapit dan putaran tepat bahan kerja. Untuk bentuk tangki minyak aluminium (silinder, elips, segi empat sama dengan bucu bulat), mandrel pengembangan berisi udara-atau chuck kontur khas biasanya direka untuk menyediakan pengapit dalaman, memastikan pengapitan selamat tanpa merosakkan dinding dalam tangki dan mengawal ubah bentuk kimpalan dengan berkesan.



2. Sistem kimpalan

• Mekanisme Penyaluran Kawat: Dilengkapi dengan pemacu dawai-dwi untuk memastikan pemasukan wayar kimpalan aluminium lancar dan seragam, menghalang wayar aluminium fleksibel daripada bengkok atau terhalang.
• Obor Kimpalan: Menggunakan obor kimpalan MIG-air yang disejukkan, tinggi-arus untuk mengendalikan arus tinggi berterusan yang diperlukan untuk kimpalan aluminium.
• Penderia Penjejakan: Fungsi utamanya ialah untuk memantau kedudukan dan arah tepat jahitan kimpalan dalam masa nyata melalui kaedah pengesanan kenalan pengesanan{0}berhampiran. Semasa mengimpal, ia secara automatik mengenal pasti penyimpangan yang disebabkan oleh pemasangan bahan kerja atau ubah bentuk terma dan segera menghantar semula data kedudukan ke sistem kawalan. Sistem kemudiannya melaraskan ketinggian obor kimpalan secara dinamik dengan sewajarnya, memastikan wayar kimpalan sentiasa menjejak ketinggian kimpalan dengan tepat.

3.Sistem Kawalan Elektrik

• Teras: Menggunakan PLC (Programmable Logic Controller) sebagai pusat kawalan.
• Antara Muka Mesin Manusia (HMI): Dilengkapi dengan skrin sentuh untuk menetapkan, menyimpan dan memanggil semula parameter kimpalan (seperti arus kimpalan, voltan, kelajuan kimpalan, kelajuan putaran, permulaan dan penamat arka-parameter-arka, dsb.).
• Fungsi: Menyelaras dan mengawal putaran penentu kedudukan, pergerakan obor kimpalan dan bekalan kuasa kimpalan bermula-dan tutup untuk mencapai operasi (dipautkan). Mempunyai diagnosis kesalahan dan fungsi paparan penggera.





4. Mekanisme Perjalanan (Gantry atau Cross Table)

Obor kimpalan perlu bergerak di sepanjang Gantry atau Meja Silang. Sistem ini biasanya didorong oleh motor servo, yang, melalui kerjasama gear dan takal segerak, memacu obor kimpalan untuk bergerak dalam gerakan linear seragam, dengan kelajuan disegerakkan dengan putaran penentu kedudukan.

5.Penyampaian





Mesin kimpalan tangki aluminium automatik

1.Industri Utama: Jentera pembinaan, jentera pertanian, kereta, pembinaan kapal, peralatan penjanaan kuasa, pemampat udara, dsb.

2. Bahan Kerja Biasa:

Tangki bahan api aloi aluminium untuk enjin diesel, jengkaut, pemuat dan traktor.

Tangki minyak hidraulik aloi aluminium untuk sistem hidraulik.

Tangki radiator aloi aluminium untuk enjin.

Bekas tekanan aloi aluminium lain yang serupa atau perumah dengan kimpalan lilitan atau jahitan lurus.





Mesin Kimpalan Tangki Bahan Api Aluminium Auto MIG
