I.Penerangan

Terutamanya digunakan dalam kimpalan jahitan pekeliling silinder hidraulik secara automatik, juga boleh melakukan kimpalan berbilang-lapisan secara automatik. Untuk menjamin spesifikasi kimpalan adalah sekata dan seragam, jahitan kimpalan mempunyai penampilan yang baik dan seragam. Ia mudah dan boleh dipercayai untuk digunakan dan kualiti kimpalan memenuhi keperluan.

II.Parameter Teknikal

III.Ciri Utama

• Obor kimpalan sejuk udara MAG-dipasang semasa bahan kerja berputar, kedudukan kimpalan adalah mendatar.
• Gunakan badan mesin yang dikimpal, obor kimpalan dan ekor pneumatik-stok boleh dilaraskan secara membujur, ia boleh dikunci selepas pelarasan.
• Bahan kerja diposisikan oleh lekapan khas dan ditekan oleh bidal pneumatik. Berpusing serentak. Pendakap pemunggahan dan pemunggahan dipasang di bawah bahan kerja.
• Jepun OMRON PLC mengawal keseluruhan operasi mesin. Kelajuan putaran bahan kerja dilaraskan oleh penyongsang, pelarasan tanpa langkah, untuk meningkatkan kebolehpercayaan.

IV.Struktur Peralatan

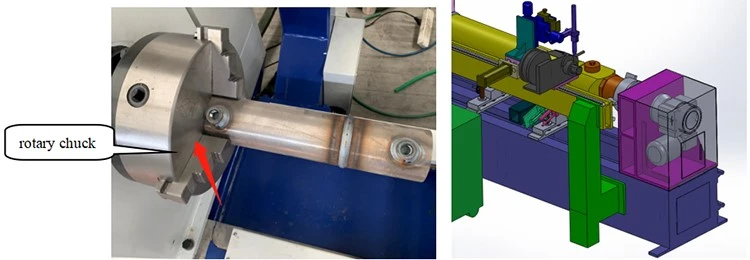

1. Rotary chuck

Chuck dikawal oleh motor servo dan diputar ke hadapan atau diterbalikkan oleh PLC. Ini membolehkan kawalan tepat ke atas kelajuan putaran, mencapai putaran seragam dan memastikan kimpalan seragam. Pada masa yang sama, arus kimpalan, kelajuan suapan wayar, dan putaran chuck dipautkan dan diselaraskan oleh sistem kawalan untuk mengelakkan kecacatan kimpalan.

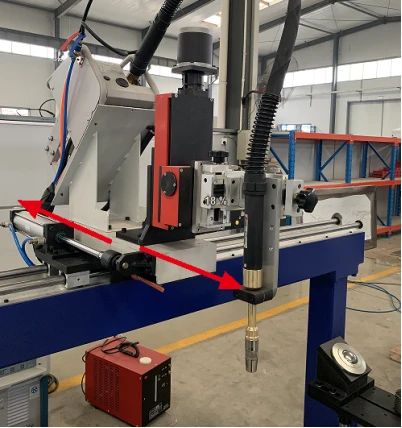

2. Obor Kimpalan

Obor kimpalan berayun ke hadapan-ke belakang dipacu oleh silinder udara.

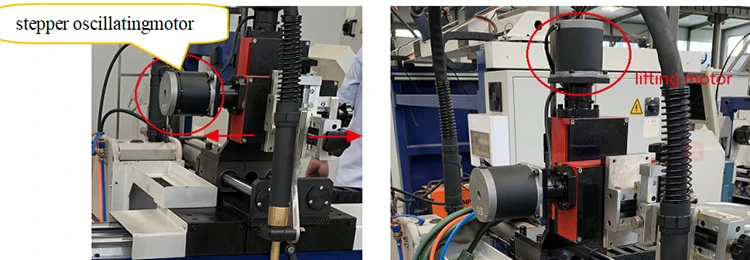

3. Mekanisme berayun

Mekanisme ayunan pengimpal lilitan silinder adalah komponen utama dalam proses kimpalan. Ia digunakan terutamanya untuk mengawal ayunan sisi pistol kimpalan untuk mengembangkan lebar pemendapan dan memperbaiki pembentukan kimpalan. Ia amat sesuai untuk kimpalan plat tebal atau mengisi dan menutup jahitan lilitan alur yang besar.

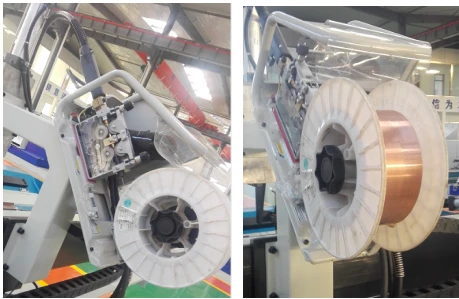

4. pengumpan wayar

Penyumpan wayar mesin kimpalan silinder adalah salah satu komponen teras sistem kimpalan. Ia bertanggungjawab terutamanya untuk menghantar wayar kimpalan ke pistol kimpalan secara stabil dan tepat untuk memastikan kesinambungan proses kimpalan dan kualiti kimpalan.

5. Punca Kuasa Kimpalan

Jepun OTC EP500 (arus keluaran undian ialah 500A) sumber kuasa kimpalan boleh mencapai sumber kuasa kimpalan . 1 berkualiti tinggi yang ditetapkan akan disertakan dengan mesin anda.

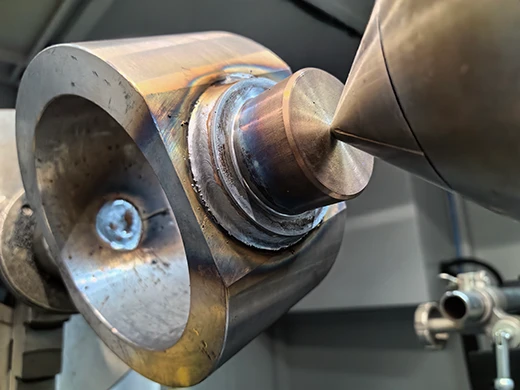

V. Perincian iamges

VI.Vedio untuk rujukan anda
