Mesin Pemasangan Silinder Hidraulik Automatik





Mesin ini dilengkapi dengan alat penjepit dan pemutar segerak silinder katil kepala katil hidraulik, mekanisme sokongan silinder, mekanisme angkat kurungan berbentuk rod omboh V-, mekanisme pengetatan penutup bebibir silinder, mekanisme tolak rod omboh-belakang, sistem elektrik dan sistem hidraulik.





1. Tapak mesin dikimpal dengan tiub dan plat persegi, dan satah diproses pada pangkalan, yang berkesan secara keseluruhan. Selepas katil dikimpal, rawatan haba dan rawatan penuaan dilakukan untuk menghilangkan tekanan katil dan mengekalkan ketepatan tinggi selepas-penggunaan jangka panjang. Beban katil boleh menanggung lebih daripada 500kg.



2.Stok kepalapengapit segerak dan peranti berputar

Peranti pengapit dan pemutar segerak silinder hidraulik terdiri daripada gelendong berputar servo, mekanisme pengapit segerak silinder hidraulik dan stok kepala pergi ke hadapan dan mekanisme berundur.

2.1. Spindle berputar servo digerakkan oleh motor berputar servo, dan gear dinyahpecutan untuk memacu gelendong berputar. Gear dipasang dengan gear anti-backlash dan tiada sisihan putaran. Mekanisme sendi berputar digunakan pada aci utama untuk menghantar minyak hidraulik ke silinder pengapit hadapan.

2.2. Stok kepala mesin bergerak ke hadapan dan mekanisme berundur didorong oleh motor AC, dan stok kepala digerakkan ke hadapan dan ke belakang ke kedudukan yang sesuai melalui skru plumbum, dan boleh dikunci untuk mencapai tujuan pelarasan.



3.mekanisme sokonganuntuk tong silinder hidraulik

3.1 Mesin mempunyai 2 kurungan silinder, kurungan disokong oleh penggelek getah, dipandu oleh lajur panduan, dan roda tangan boleh dilaraskan ke atas dan ke bawah.

3.2 Kedua-dua kurungan dilengkapi dengan mekanisme pengangkat pneumatik, yang mengangkat dan memuatkan bahan kerja, dan jatuh ke bawah selepas kedudukan, untuk merealisasikan putaran bahan kerja yang stabil dan boleh dipercayai. Setiap pendakap mempunyai kapasiti galas yang baik, kestabilan yang baik, dan tidak menyebabkan kerosakan pada bahan kerja.



4.V-mekanisme angkat kurungan jenisuntukRod omboh

4.1 Mekanisme angkat kurungan berbentuk V-rod omboh dipasang pada rel panduan mesin dan rod omboh disokong oleh dua roda getah berbentuk V-. Rod omboh boleh bergolek ke hadapan dan ke belakang.

4.2 Dua kurungan dipasang pada bingkai bergerak ke atas dan ke bawah, dan jarak boleh dilaraskan untuk disesuaikan dengan bahan kerja Panjang dan pendek. Pendakap bergerak dipandu oleh tolok wayar hadapan dan belakang, dan silinder didorong untuk merealisasikan perubahan ketinggian kurungan berbentuk V.-



5.Themekanisme pengetatan Cpenutup bebibir ylinder

5.1. Mesin tork ialah mesin tork yang diimport dengan tork 1500kgf-m. Sepana tork dipasang pada hujung keluaran untuk mengapit silinder untuk bekerja. Sepana tork mempunyai dua mod: slot dan lubang.

5.2. Mekanisme kilasan dipasang pada gerabak dan dipandu oleh rel panduan, yang boleh dengan cepat mendekati bahan kerja dan memasukkannya ke dalam slot untuk bekerja, dan di bawah kawalan program, secara automatik melengkapkan pengetatan penutup hujung.



6.Mekanisme tolak ke belakang rod omboh

Mekanisme tolak rod omboh-ke belakang ialah selepas bolt diskru sepenuhnya dan rod omboh masih terdedah, mekanisme digerakkan oleh motor hidraulik dan rantai dari sisi untuk mengembalikan rod omboh ke silinder di sepanjang rel panduan untuk menyelesaikan pemasangan akhir proses silinder.













Tidak.	item	Parameter
1	Panjang sambungan bahan kerja	400-2000MM
2	Diameter tong Silinder Hidraulik	50-200MM
3	mesin mengetatkan	1500kgf-m, ketepatan :±3%:±3%
4	Omboh V-berbentuk kedudukan jarak pelarasan atas dan bawah	100MM
5	Penentududukan berbentuk Omboh V-jarak pelarasan ke hadapan dan ke belakang	300MM
7	Jarak pergerakan ke hadapan dan ke belakang Kedudukan berbentuk V{0}}omboh	500MM
8	Julat pelarasan atas dan bawah kurungan V Depan-	50-100mm
9	Julat pergerakan naik dan turun kurungan V- rod omboh	100MM
10	Jarak perjalanan pergi dan balik kurungan silang tork	100MM
11	Kurungan silang tork jarak pergerakan kiri dan kanan	200MM
12	Daya tolak ke belakang rod omboh	0-500KG ketepatan boleh laras:±3%

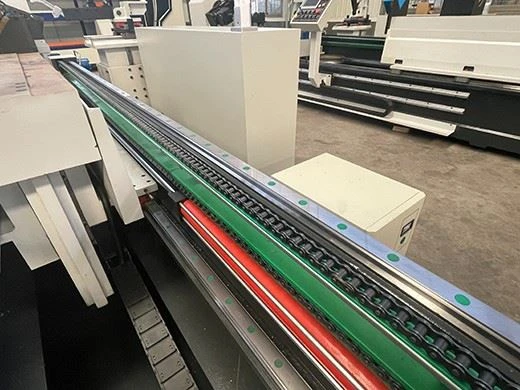

Mesin pemasangan silinder hidraulik automatik
