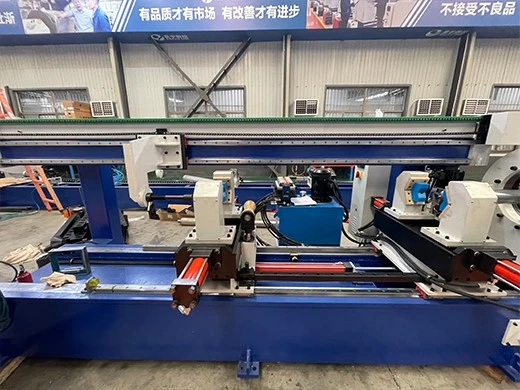

Mesin Pembongkar dan Pemasangan Silinder Mendatar Automatik





• Bentuk Asas: Badan utama peralatan biasanya dibentangkan secara mendatar. Tong silinder, rod omboh, lengan panduan, dan komponen utama lain silinder hidraulik dipasang secara mendatar, selaras dengan keadaan kerja sebenar silinder.
• Fungsi Teras: Melalui struktur mekanikal yang tepat, pneumatik, hidraulik atau pemacu silinder elektrik servo, bersama-sama dengan penderia dan sistem PLC (Pengawal Logik Boleh Diprogramkan), ia secara automatik melengkapkan satu siri tindakan seperti kedudukan komponen, menekan, mengetatkan dan pemeriksaan.
• Tujuan Reka Bentuk: Untuk menyelesaikan masalah seperti intensiti buruh yang tinggi, kecekapan rendah, konsistensi yang lemah (cth, kerosakan mudah pada pengedap semasa pemasangan, tork pengetatan tidak sekata) dan bahaya keselamatan (pengendalian silinder hidraulik tugas berat-bertugas) yang dikaitkan dengan pemasangan manual.





Diameter luar silinder	Maks380mm
Lejang (saiz keadaan tertutup silinder terpendek)	550mm
Panjang keadaan tutup silinder terpanjang	2500mm
Saiz keadaan lanjutan silinder terpanjang	5000mm
Keperluan tork bolt untuk silinder jenis-bolt	3700 Nm, yang boleh ditetapkan.
kuasa	AC380V±10%, 50Hz
Tekanan udara	0.5~0.7MPa;





Mesin pembongkar dan pemasangan silinder hidraulik mendatar biasa biasanya termasuk sistem berikut:

• Bingkai dan katil:

Struktur keluli teguh yang menyediakan rujukan tahap yang stabil untuk keseluruhan mesin.





• Mekanisme kedudukan dan pengapit silinder dan rod omboh:

Digunakan untuk membetulkan silinder atau rod omboh dengan tepat, mengekalkan rod omboh dan silinder dalam kedudukan sepaksi. Ia biasanya termasuk blok V-atau pengapit tersuai dan mekanisme pengapit digerakkan oleh silinder hidraulik. Sebagai alternatif, mekanisme pengapit rod omboh juga digerakkan oleh silinder hidraulik untuk bergerak di sepanjang rel panduan, menggerakkan rod omboh ke kedudukan dalaman silinder.

• Mekanisme pengetatan:

Sepana didorong servo-yang digunakan untuk mengetatkan bolt penutup hujung, penyambung port minyak, dsb., dengan kawalan tork yang tepat.





• Mekanisme pemasangan akhbar-.

Ia menggunakan motor hidraulik untuk memajukan rod omboh. Berdasarkan nilai yang ditetapkan, motor hidraulik memajukan rod omboh ke kedudukan yang telah ditetapkan untuk menyelesaikan pemasangan.





Mesin pemasangan silinder hidraulik







Soalan 1: Bagaimana ia tahu jika benang berulir silang. Adakah terdapat sebarang cara untuk menghalang benang silang?

Jawapan:Jika salah jajaran berlaku, tork akan meningkat. Jika bilangan putaran tidak mencukupi, mesin akan mengesan bahawa tork yang ditetapkan telah melebihi, kemudian mesin akan berhenti, dan memberikan penggera. mesin mengesan kedua-dua tork dan pusingan.



Soalan 2: Saya fikir kita perlu mengawal kelajuan putaran untuk mengetatkan kelenjar dengan perlahan pada permulaan dan kemudian memecut dan kemudian memperlahankan semula untuk tork akhir. Adakah itu mungkin?

Jawapan:Kami mempunyai-ciri pecutan terbina dalam dalam Program, tetapi pelanggan tidak boleh melaraskannya; sebenarnya, ia memecut dari kelajuan perlahan. mengenai kelajuan yang lebih rendah pada beberapa pusingan terakhir, kelajuan yang lebih rendah ditetapkan oleh Program, Untuk memastikan tork yang konsisten semasa penyiapan bahan kerja, kami tidak membenarkan pelanggan menetapkan kelajuan yang lebih rendah ini. Kelajuan yang berbeza mengakibatkan kehilangan tork yang berbeza. tetapi boleh menetapkan berapa pusingan terakhir yang menunjukkan kelajuan yang lebih rendah.



Soalan 3: Jika perubahan program diperlukan, bolehkah anda masuk untuk melakukan kerja itu?

Jawapan:ya, HMI mempunyai fungsi wifi, kami boleh jauhkan PLC daripada sistem kami.





1. Biasanya kami akan menggunakan kes papan lapis pengasapan untuk pembungkusan; untuk beberapa mesin besar, kita boleh menggunakan palet keluli dan penutup filem plastik. Semua mesin adalah cat dengan cat anti karat atau minyak sebelum meninggalkan kilang.
2. Pakej boleh sebagai keperluan pelanggan
