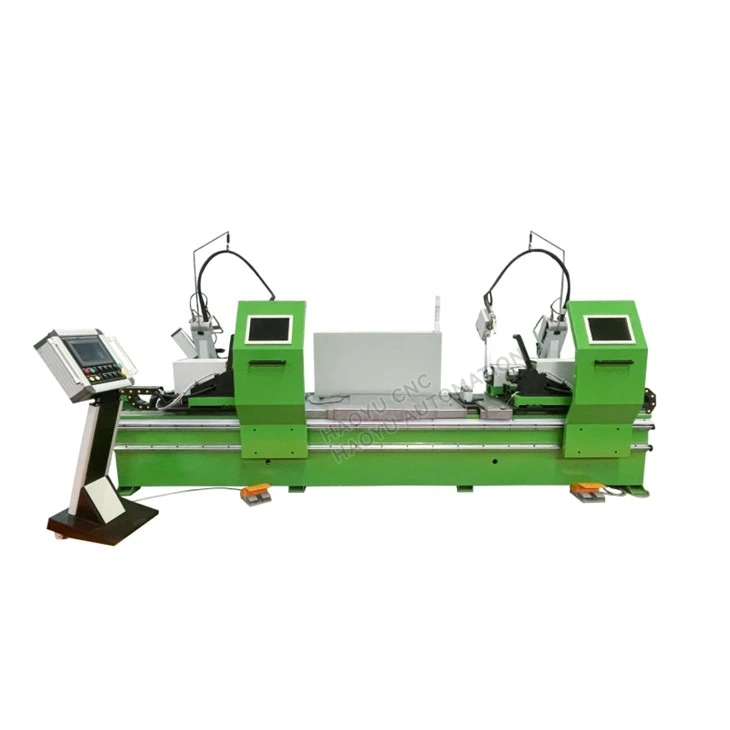

CNC-Mesin Kimpalan Akhir Aci Gandar Terkawal



Mesin Kimpalan Kepala Aci Gandar Automatik ialah sistem kimpalan robotik termaju yang direka untuk-kecekapan tinggi,{1}}kekuatan tinggi{1}}sambungan hujung aci gandar dalam automotif,-trak tugas berat dan-aplikasi kenderaan luar jalan. Mengintegrasikan kawalan CNC atau robotik industri, ia memastikan kualiti kimpalan yang konsisten dengan herotan haba yang minimum, disesuaikan untuk persekitaran pengeluaran besar-besaran.





• Proses Kimpalan Fleksibel

Menyokong MIG/MAG, kimpalan hibrid laser, atau kimpalan arka tenggelam (SAW) untuk ketebalan bahan yang pelbagai (3–20mm).

Penjejakan jahitan laser pilihan untuk mengimbangi toleransi pemasangan (±0.2mm).

• Operasi Automatik

Lengan robotik 6 paksi atau sistem gantri CNC dengan kebolehulangan ±0.05mm.

Dwi-penetak putar stesen mendayakan pemuatan/pemunggahan berterusan (masa kitaran: Kurang daripada atau sama dengan 90 saat/bahagian).

• Lekapan Ketepatan

Pengapit hidraulik/pneumatik untuk aci gandar (julat diameter: Φ50–Φ200mm).

Pemusatan sendiri{0}}memastikan<0.1mm radial runout.

• Jaminan Kualiti

Pemantauan kimpalan masa sebenar-(voltan arka/maklum balas semasa).

Pemeriksaan ultrasonik dalam-pilihan untuk pengesanan kecacatan.







Bekalan Kuasa	Penyongsang digital 350–500A (100% kitaran tugas)
Kelajuan Kimpalan	0–80 sm/min (boleh laras melalui HMI)
Kapak	3–6 paksi boleh atur cara (X/Y/Z untuk obor + putaran paksi R-)
Perlindungan	Kepungan IP54 dengan port pengekstrakan wasap

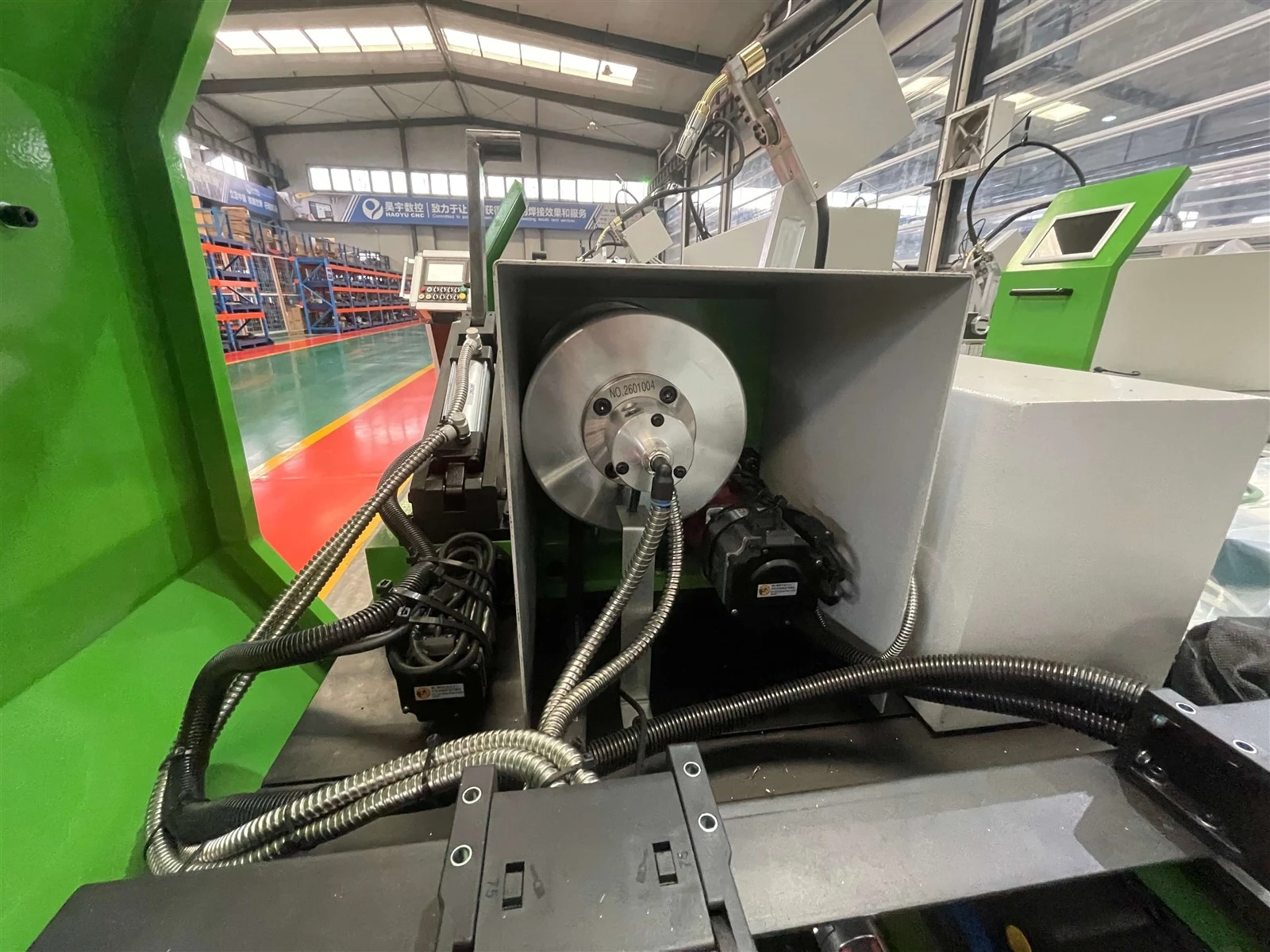

1. Motor servo yang terletak di dalam penutup pelindung putih atas bertanggungjawab terutamanya untuk memacu obor kimpalan untuk berputar pada pelbagai sudut, memastikan perubahan postur yang fleksibel dan mencapai sudut suapan dan kimpalan wayar yang optimum apabila mengimpal kimpalan kompleks. Motor servo yang dipasang pada katil mesin memberikan kuasa makroskopik, memacu keseluruhan pemasangan motor dan obor kimpalan untuk berputar melalui mekanisme penghantaran, dengan itu mengawal permulaan dan perkembangan laluan kimpalan. Bekerja bersama-sama, seorang menguruskan pergerakan tepat dan satu lagi mengendalikan anjakan-skala besar, mereka membentuk teras kepada-darjah-tinggi-kebebasan dan-keupayaan kimpalan ketepatan tinggi peralatan.

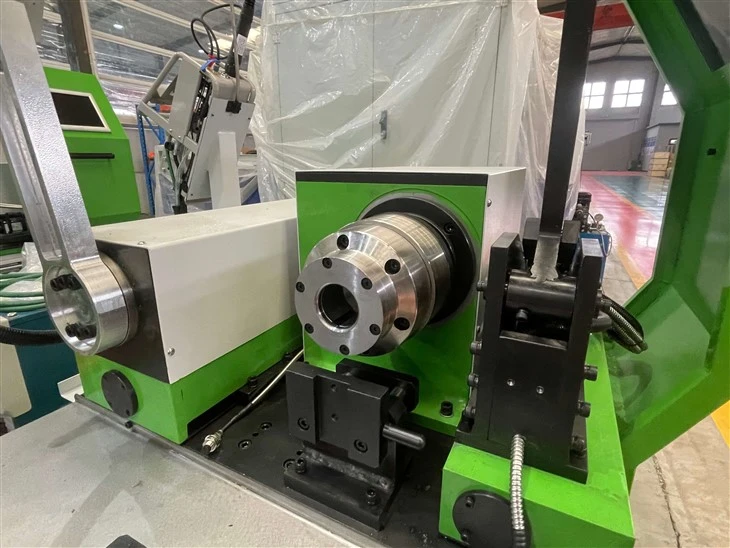

2.Mesin kimpalan gandar gandar senapang MAG dwi-mempunyai reka letak-bertentangan, dengan dua kotak gelendong dipasang pada kedua-dua sisi katil mesin. Setiap kotak gelendong mempunyai-keupayaan pergerakan berketepatan tinggi, digerakkan oleh motor servo, membolehkan gerakan salingan pada rel panduan linear untuk menampung bahan kerja dengan panjang yang berbeza-beza. Pada masa yang sama, setiap kotak gelendong menyepadukan sistem pemacu servo bebas, mengawal chuck secara langsung untuk putaran yang tepat, memastikan kedudukan semula bahan kerja yang stabil semasa mengimpal dan memenuhi keperluan untuk kimpalan dwi-pistol serentak.





3. Kotak panel menggunakan reka letak modular dan lazimnya menyepadukan antara muka mesin (HMI)-skrin manusia-sentuh, tombol pratetap parameter dan lampu penunjuk status, membenarkan pengendali menetapkan dan memantau parameter utama seperti arus kimpalan, voltan, kelajuan suapan wayar dan resipi program dari sudut pandangan terbaik tanpa perlu mendekati kawasan kimpalan atau hos.

4.Renderings







• Automotif: Pemasangan gandar kereta/trak penumpang.
• Peralatan Pembinaan: Tetulang gandar pemuat/jengkaut.
• Pertanian: Pembaikan kepala gandar traktor.
