Mesin Kimpalan Jahitan Lurus Dalaman Automatik

Mesin kimpalan jahitan lurus dalaman automatik

I.Penerangan

Pengimpal jahitan lurus dalaman ialah peralatan kimpalan automatik yang digunakan khas untuk mengimpal jahitan lurus di dalam bahan kerja. Ia digunakan secara meluas dalam kimpalan jahitan lurus membujur dalaman bagi bahan kerja silinder atau tiub seperti paip, silinder, dan bekas. Ia memainkan peranan penting dalam bidang pembuatan kapal tekanan, peralatan petrokimia, dandang, tangki bahan api kereta, silinder hidraulik, dll.

II.Proses kerja

Inti mesin kimpalan jahitan lurus dalaman adalah dengan menggunakan struktur mekanikal untuk menghantar pistol kimpalan ke bahagian dalam bahan kerja, selaraskannya dengan jahitan lurus membujur untuk dikimpal (seperti jahitan dalam selepas silinder disandarkan), dan kemudian merealisasikan proses kimpalan melalui kawalan automatik:

1. Bahan kerja diapit dan diikat, memastikan jahitan yang akan dikimpal adalah mendatar atau dalam kedudukan yang telah ditetapkan.
2. Obor kimpalan, melalui mekanisme sambungan ke dalam, dimasukkan ke dalam bahan kerja dan diselaraskan dengan titik permulaan jahitan kimpalan.
3. Proses kimpalan dimulakan, sumber kuasa kimpalan menjana arka, dan wayar kimpalan terus disuap dan cair, manakala gas pelindung dipancarkan serentak untuk mengasingkan udara.
4. Obor kimpalan bergerak secara seragam di sepanjang jahitan pada kelajuan yang telah ditetapkan, dengan logam cair memenuhi sambungan dan membentuk kimpalan.
5. Apabila kimpalan selesai, obor kimpalan secara automatik kembali ke kedudukan asalnya, dan bahan kerja dilepaskan dan dipunggah.

III.Ciri-ciri

• -Kimpalan Kepersisan Tinggi

Obor kimpalan menggunakan pemacu servo dan rel panduan ketepatan untuk kebolehulangan yang tinggi. Apabila digabungkan dengan sistem pengesan jahitan, peletakan kimpalan yang tepat dan hasil yang memuaskan dari segi estetika dipastikan, walaupun dengan sedikit ubah bentuk bahan kerja atau ralat pemasangan.

• Ijazah Tinggi Automasi

Dari persediaan parameter dan kedudukan obor hingga penyiapan kimpalan, keseluruhan proses adalah automatik, meminimumkan kesan operasi manual pada kualiti kimpalan (seperti kimpalan tidak sekata dan kimpalan bocor, yang biasa berlaku dengan kimpalan manual). Ini menjadikannya sangat sesuai untuk pengeluaran besar-besaran.

• Boleh Disesuaikan dengan Keadaan Kerja yang Kompleks

​​​​​​Reka bentuk padat obor kimpalan memuatkan tong berdiameter-kecil (sesetengah peralatan mempunyai diameter dalam minimum 100mm atau lebih) dan boleh menahan suhu tinggi kawasan kimpalan. Sesetengah peralatan menampilkan binaan anti-percikan dan habuk-untuk memanjangkan hayat bahagian boleh guna.

• Kualiti Kimpalan Stabil

Mengawal parameter kimpalan dengan tepat (arus, voltan, kelajuan, dll.) memastikan penembusan seragam, ketiadaan kecacatan seperti keliangan dan kemasukan sanga, dan kekuatan kimpalan yang memenuhi piawaian industri .

IV.Perincian iamges

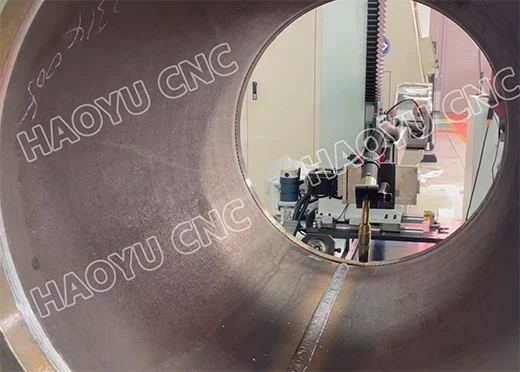

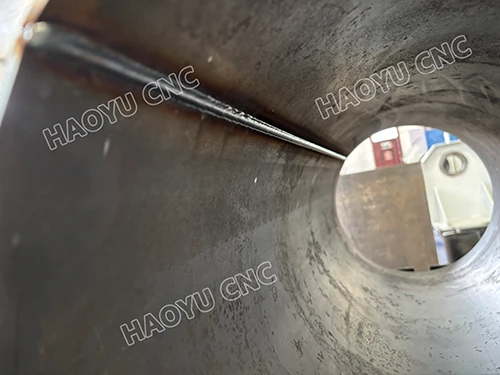

Mesin kimpalan jahitan lurus dalaman automatik:

V.Vedio untuk rujukan anda

Mesin kimpalan jahitan lurus dalaman automatik:
