Mesin Kimpalan Jahitan Pekeliling Track Roller Automatik MIG

Mesin Kimpalan Jahitan Pekeliling Track Roller Automatik MIG

I.Ciri-ciri utama

• Obor kimpalan dipasang semasa bahan kerja berputar. Kedudukan kimpalan adalah mendatar.
• Bahan kerja diposisikan oleh gelendong tengah, dijig secara pneumatik, dan berputar serentak, memastikan kedudukan kimpalan tidak menyimpang.
• Memuat dan memunggah automatik diterima pakai. Proses kimpalan dicapai secara automatik, jadi intensiti buruh pekerja dikurangkan.
• Mod kimpalan dan spesifikasi kimpalan boleh dipratetap, dihafal, dan dipanggil.

II.Tugas reka bentuk

Mesin kimpalan garis gelang penggelek sepatutnya dapat melengkapkan kimpalan berbilang-lapisan garisan bentuk U-dan garisan bentuk V-untuk pelbagai penggelek secara automatik. Bahan kerja-tidak memerlukan kimpalan titik untuk kedudukan, ia secara automatik boleh membuat pra-panas dan stabil, kimpalan berterusan, garisan kimpalan kelihatan baik dan saiz secara purata, bahagian kimpalan dan penembusan boleh mencapai spesifikasi.

III.Parameter Teknik

IV.Imej terperinci

Mesin Kimpalan Jahitan Pekeliling Track Roller Automatik MIG

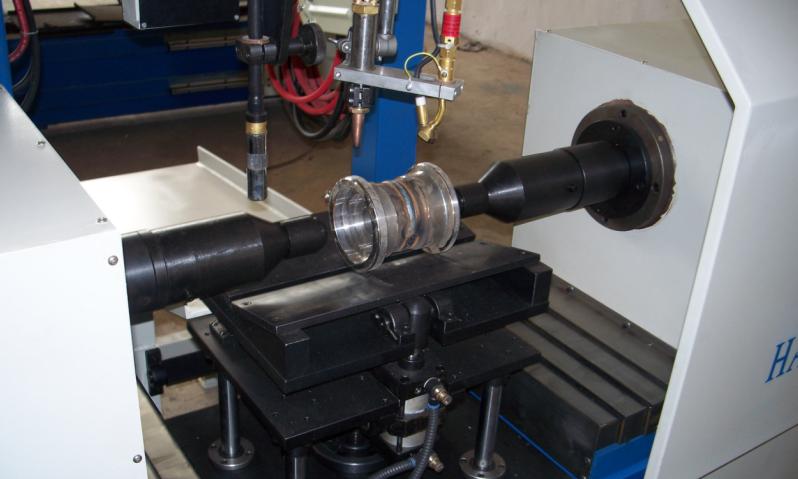

1. Struktur pemuatan dan pemunggahan pneumatik untuk bahagian kerja-:

Ke-dan-gerakan silinder pneumatik menukar kedudukan antara kerja memuatkan-kepingan dan kedudukan kimpalan. V-blok penyokong bentuk bergerak ke atas dan ke bawah dengan silinder pneumatik, bearing garis-lurus dan tiang pemandu. Silinder pneumatik menolak blok-kerja untuk menghantar-kerja di kawasan kimpalan dan bongkah bentuk V-meningkat melalui silinder pneumatik yang dijalankan untuk membaiki bahagian-kerja secara automatik dan turun apabila mengimpal. V{12}}blok bentuk naik melalui silinder pneumatik yang dijalankan untuk melepaskan bahagian kerja-sebagai pemunggahan.

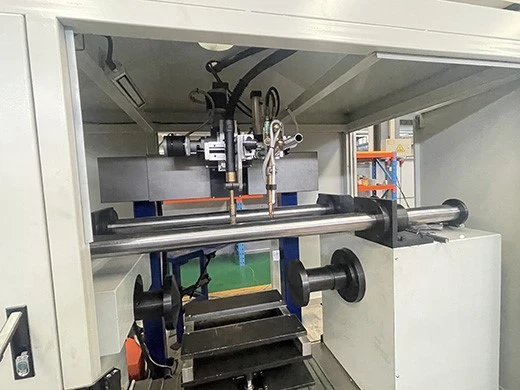

2.Obor kimpalan dan obor pengeringan:

Di sebelah kiri ialah obor kimpalan, dan di sebelah kanan ialah obor pengeringan. Obor kimpalan bertanggungjawab untuk menyuap wayar dengan tepat dan menghasilkan arka, mencairkan wayar dan mengisinya ke dalam kimpalan penggelek trek, membentuk deposit kimpalan pepejal. Obor pengeringan, bagaimanapun, beroperasi secara bebas daripada proses kimpalan dan digunakan untuk mengeringkan wayar secara berterusan sebelum mengimpal, dengan berkesan mengeluarkan lembapan yang terjerap pada permukaannya. Ini dengan ketara mengurangkan keliangan kimpalan dan memastikan kualiti kimpalan yang konsisten dan boleh dipercayai.

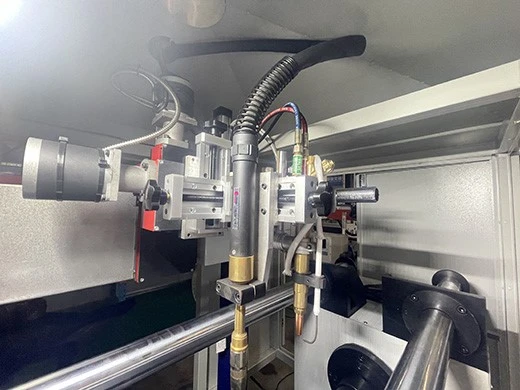

3.Mekanisme ayunan dipacu servo-:

Mesin kimpalan penggelek automatik ini menggunakan proses kimpalan MIG dan senapang kimpalannya dilengkapi dengan mekanisme ayunan yang dipacu servo-yang canggih. Mekanisme ini, yang diprogramkan oleh sistem kawalan, membolehkan ayunan pistol kimpalan yang tepat dan stabil dalam empat arah: atas, bawah, kiri dan kanan. Fungsi ayunan ini meluaskan jahitan kimpalan dengan berkesan, meratakan pengagihan haba, dan memastikan penembusan penuh wayar kimpalan ke dalam zon gabungan antara rim penggelek dan badan roda, meningkatkan kestabilan dan konsistensi kualiti kimpalan dengan ketara.

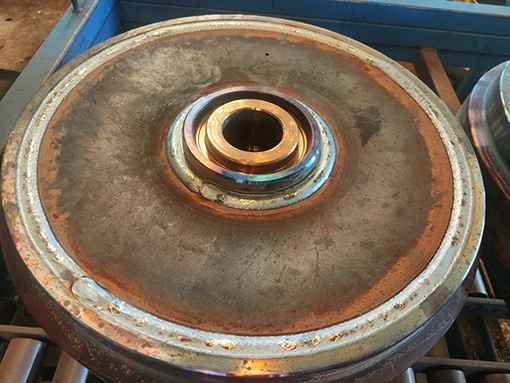

4.Paparan gambar kesan

V.Vedio untuk rujukan anda

Mesin Kimpalan Jahitan Pekeliling Track Roller Automatik MIG
